DOCK 4
Réf
DJIDOCK4
Catégorie réglementaire :
Le DJI Dock 4 est une station autonome de nouvelle génération pour le drone DJI Matrice 5TD.
Échange automatique des batteries en moins de 25 s, opérations distantes continues et données temps réel : une solution conçue pour accélérer la levée de doute, la surveillance et l’inspection, tout en réduisant l’exposition des équipes.
Description
DJI Dock 4 : une station automatisée pour missions aériennes à distance
Le DJI Dock 4 est une station d’accueil automatisée conçue pour déployer, faire atterrir, stocker, recharger et relancer un drone DJI Matrice 5TD sans présence permanente d’un télépilote sur site. Il s’intègre dans une solution DJI Enterprise composée du Dock, du Matrice 5TD et de la DJI O4 Ground Station.
Son intérêt opérationnel est de réduire le délai entre une alerte et l’obtention d’une image exploitable : le Matrice 5TD peut décoller sur mission programmée ou déclenchée à distance, transmettre un flux vidéo et collecter des données visuelles, thermiques ou de télémétrie laser. À l’atterrissage, le Dock 4 automatise la relève de batteries afin d’enchaîner les opérations.
Cette solution s’adresse aux missions de drone de sécurité, de levée de doute, de surveillance périmétrique, de recherche de personne, d’inspection d’infrastructure et de cartographie légère.
Fonctions et technologies principales
Échange automatique de batterie et continuité des opérations
Le DJI Dock 4 associe échange de batterie automatisé et recharge sans fil. DJI annonce :
- Échange de batterie en moins de 25 secondes ;
- Cycle opérationnel inférieur à 45 secondes entre l’atterrissage précédent et le redécollage ;
- Jusqu’à trois batteries stockées simultanément dans le Dock ;
- Deux canaux de charge en parallèle ;
- Recharge d’une batterie de 15 à 95 % en environ 27 minutes à 25 °C.
Exploitation extérieure renforcée
Le Dock 4 dispose d’un indice de protection IP56 et d’une plage de fonctionnement annoncée de -40 à +50 °C. Il intègre une climatisation à compresseur, des capteurs de vent, de pluie, de température ambiante, de température interne et d’humidité interne.
Deux caméras de surveillance, l’une interne et l’autre externe, fournissent une image Full HD avec un champ de vision de 151°. Elles contribuent au contrôle de l’environnement du Dock et des phases de stationnement ou d’atterrissage.
Transmission, réseau et station DJI O4 Ground Station
Le DJI Dock 4 doit être utilisé avec la DJI O4 Ground Station. Cette station assure notamment la transmission DJI O4 Enterprise, la connectivité réseau, le positionnement RTK et les communications entre le système au sol, le drone et la plateforme de pilotage.
Selon la configuration, le réseau peut reposer sur :
- une connexion Ethernet ;
- un DJI Cellular Dongle 2 pour l’accès 4G
- une infrastructure réseau
Le flux de visualisation peut atteindre 1080p à 30 i/s. DJI indique une latence minimale drone-vers-cloud FlightHub 2 d’environ 160 ms dans ses conditions de référence. La vitesse de transfert des données à l’atterrissage peut atteindre 80 Mo/s via le canal Wi‑Fi.

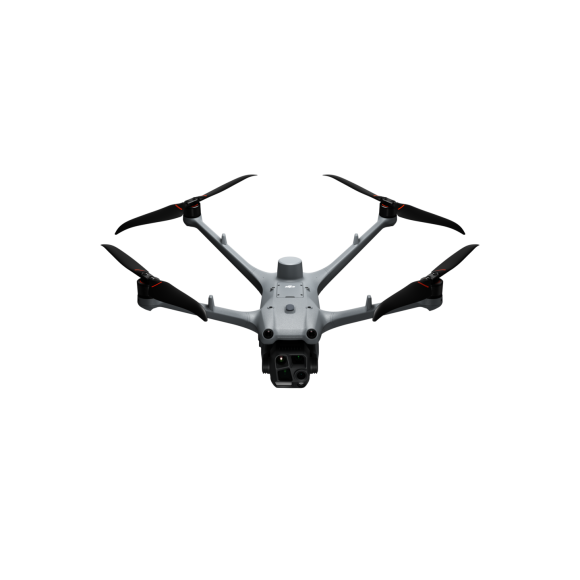

MATRICE 5TD
Matrice 5TD : capteurs visibles, thermiques et télémétrie laser
La solution DJI Dock 4 exploite le drone DJI Matrice 5TD, équipé de :
- trois caméras visibles 50 MP : grand-angle, téléobjectif moyen et téléobjectif ;
- une caméra thermique radiométrique de 1 280 × 1 024 px, avec mode infrarouge UHR jusqu’à 2 560 × 2 048 px ;
- un téléobjectif équivalent 252 mm ;
- un zoom hybride jusqu’à 176× ;
- un télémètre laser jusqu’à 3 000 m dans les conditions de mesure annoncées par DJI ;
- une vision nocturne couleur et un éclairage auxiliaire NIR ;
- des mesures de température par point ou par zone.
La caméra thermique couvre une plage de -40 à +150 °C en mode gain élevé et de 0 à +550 °C en mode gain faible. La précision annoncée est de ±2 °C ou ±2 % en gain élevé, et ±5 °C ou ±3 % en gain faible, selon la valeur la plus élevée.
Détection d’obstacles et sécurité de vol
Le Matrice 5TD combine vision binoculaire couleur omnidirectionnelle, LiDAR rotatif horizontal, capteur infrarouge 3D inférieur et radars millimétriques avant, supérieur et inférieur. Le LiDAR permet notamment une détection de lignes et d’obstacles fins dans certaines conditions.
Ces aides ne remplacent ni la préparation de mission, ni l’analyse de l’environnement, ni les responsabilités du télépilote et de l’exploitant. Le brouillard, la pluie, la neige, la lumière, la nature des obstacles et les contraintes radio peuvent dégrader les performances de détection.
Automatisation et intelligence opérationnelle
Le Dock 4 permet la création de missions programmées, de routes automatisées, le pilotage à distance, la diffusion de flux vidéo, la gestion de tâches et le suivi des équipements.
Il permet également :
- la détection embarquée en temps réel de différents types d’objets
- la détection de points chauds thermiques
- la prise en charge de modèles d’IA tiers
- des alertes configurables et des actions automatisées : capture, enregistrement, suivi ou stationnaire
- des fonctions de recherche par texte ou image dans le cockpit virtuel
- des workflows déclenchables par des alertes de systèmes tiers.
Bénéfices opérationnels
Le DJI Dock 4 permet de placer un moyen d’observation aérien à proximité d’un site sensible ou d’une zone d’intervention. Les équipes peuvent obtenir une visualisation aérienne et thermique avant l’arrivée sur zone ou pendant l’engagement, sans devoir transporter et préparer un drone sur chaque départ.
Les gains attendus sont concrets :
- Accélérer la levée de doute grâce à un décollage automatisé ;
- Transmettre une vue aérienne aux opérateurs distants ou au poste de commandement ;
- Réduire l’exposition initiale des équipes lors d’une reconnaissance ;
- Localiser une source de chaleur, une présence ou une anomalie à distance ;
- Documenter une mission par photo, vidéo, données thermiques et coordonnées ;
- Planifier des rondes, inspections ou contrôles réguliers ;
- Conserver une capacité de relance rapide grâce à l’échange automatisé des batteries.
Usages professionnels adaptés
Sûreté publique
Dans le cadre d’une alerte intrusion, d’un appel de sécurité publique, d’une recherche ciblée ou d’une surveillance de périmètre, le Dock 4 peut envoyer le Matrice 5TD vers une zone prédéfinie ou un point d’intérêt. La caméra thermique, le téléobjectif, le télémètre laser et le flux vidéo distant aident à qualifier une situation avant l’engagement des moyens terrestres.
SDIS, sécurité civile et recherche de personne
Pour une recherche de personne, un feu naissant, une reconnaissance de zone ou le suivi d’une situation évolutive, la caméra thermique et la vision nocturne du Matrice 5TD permettent d’observer une zone de jour comme de nuit. Le télémètre laser facilite la localisation et le partage de coordonnées.
L’AL2D Spotlight et le haut-parleur AS2D peuvent compléter la mission pour éclairer, guider ou diffuser un message. Ils sont des accessoires distincts nécessitant le support d’accessoires Matrice 5TD.
Collectivités et opérateurs de sites et sécurité privée
Le DJI Dock 4 peut automatiser des patrouilles de surveillance sur des bâtiments, parcs, zones techniques, sites isolés, dépôts ou équipements critiques. L’intérêt est de disposer d’une capacité de visualisation ponctuelle ou programmée, pilotée depuis un centre de supervision.
La DJI O4 Ground Station peut également intégrer jusqu’à quatre flux vidéo H.264 1080p issus de caméras IP compatibles.
Inspection et cartographie opérationnelle
Le Matrice 5TD peut servir à documenter une anomalie visible ou thermique, inspecter un toit, une façade, une ligne, un équipement technique ou suivre l’évolution d’un chantier. DJI indique une précision de point de contrôle de 10 cm pour un relevé aérien à 12 MP, dans un protocole précis comprenant RTK, plan de vol adapté, recouvrement défini et traitement post mission.
Points d’attention avant déploiement
Le DJI Dock 4 est une infrastructure opérationnelle, pas un équipement « prêt à poser » sans étude préalable.
5. Points forts
- Échange automatique de batterie en moins de 25 secondes.
- Cycle atterrissage, relève de batterie et redécollage inférieur à 45 secondes.
- Dock IP56 conçu pour fonctionner de -40 à +50 °C.
- Drone Matrice 5TD avec caméra thermique 1 280 × 1 024 px et mode UHR 2 560 × 2 048 px.
- Trois caméras visibles 50 MP et téléobjectif équivalent 252 mm.
- Télémètre laser jusqu’à 3 000 m dans les conditions DJI.
- Détection d’obstacles combinant vision, LiDAR rotatif et radars mmWave.
- Transmission DJI O4 Enterprise via DJI O4 Ground Station.
- Gestion des missions et flux vidéo
- Accessoires disponibles : projecteur, haut-parleur, parachute et support d’accessoires.
TABLEAU CARACTERISTIQUE
|
